S-10硫化鋅：是云浮鴻志新材料有限公司采用新的技術(shù)生產(chǎn)的，采用了有機(jī)改性，是一種呈現(xiàn)藍(lán)相的多功能白色顏料，折射率2.37，莫氏硬度3.0（硬度相對較低），導(dǎo)熱系數(shù)高。

S-10可以使材料都保留力學(xué)性能，相對于鈦白粉來說在玻璃纖維增強(qiáng)塑料（GRPs）中可以起到阻隔保護(hù)，減少劃傷玻纖。S-10作為一個(gè)具有潤滑性能的白色顏料在熱塑性塑料中，可以保護(hù)模具免受磨損。

實(shí)驗(yàn)一：（鈦白粉母粒、進(jìn)口硫化鋅母粒、S-10硫化鋅母粒）力學(xué)性能測試

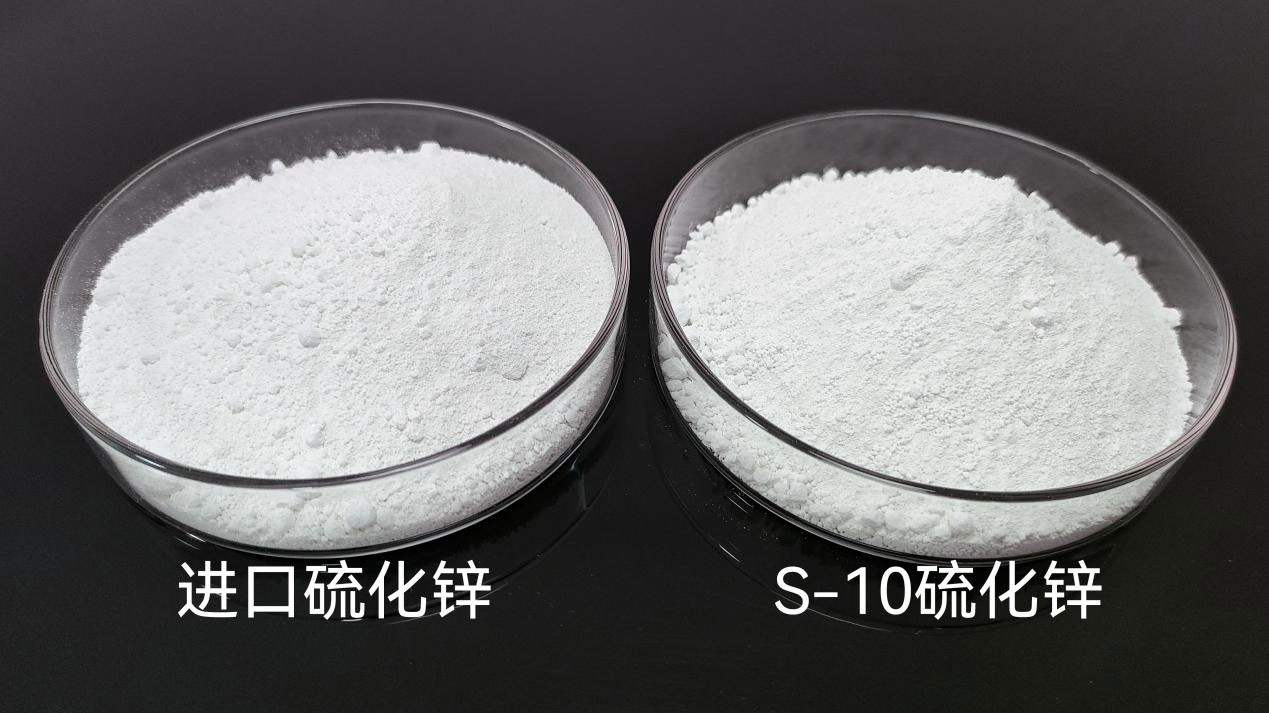

↑↑↑硫化鋅粉體對比↑↑↑

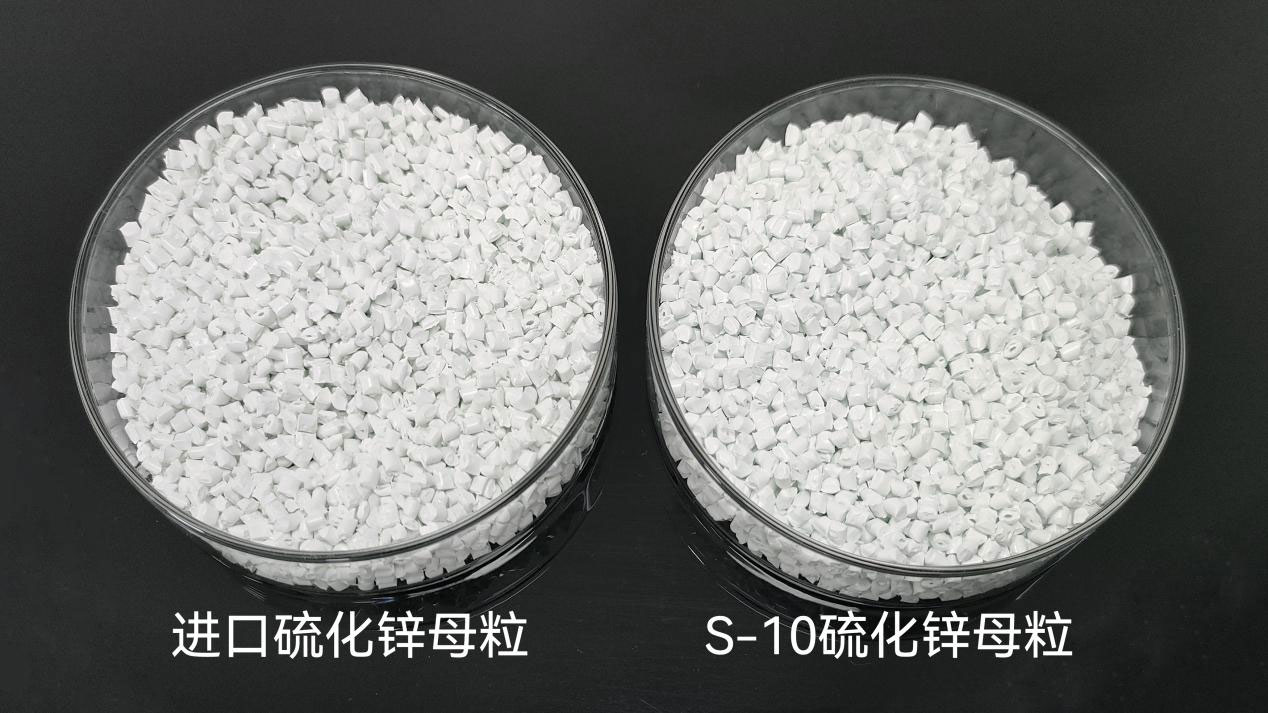

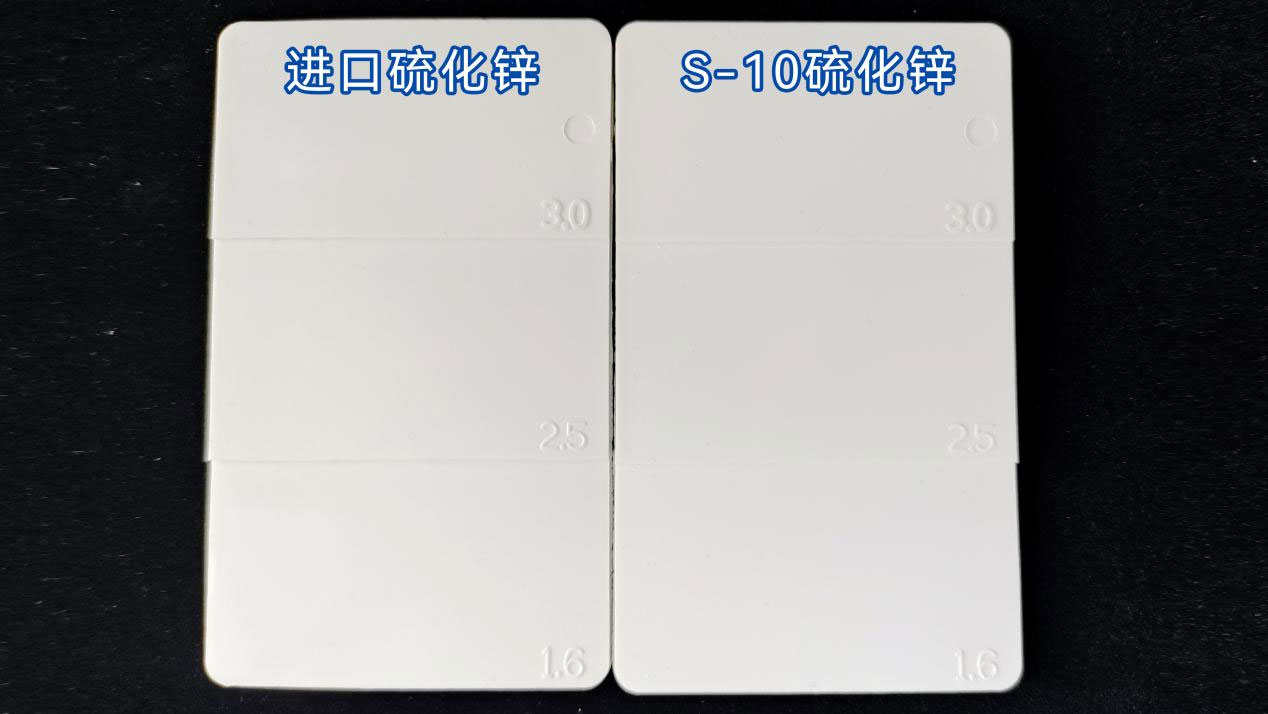

↑↑↑硫化鋅母粒體對比↑↑↑

以下測試實(shí)驗(yàn)分為四個(gè)配方：標(biāo)準(zhǔn)配方、添加配方A(4%鈦白粉母粒)、添加配方B(6%進(jìn)口硫化鋅母粒)、添加配方C(6%S-10硫化鋅母粒)，分別測試應(yīng)用在尼龍加玻纖增強(qiáng)塑料體系中的力學(xué)性能對比。

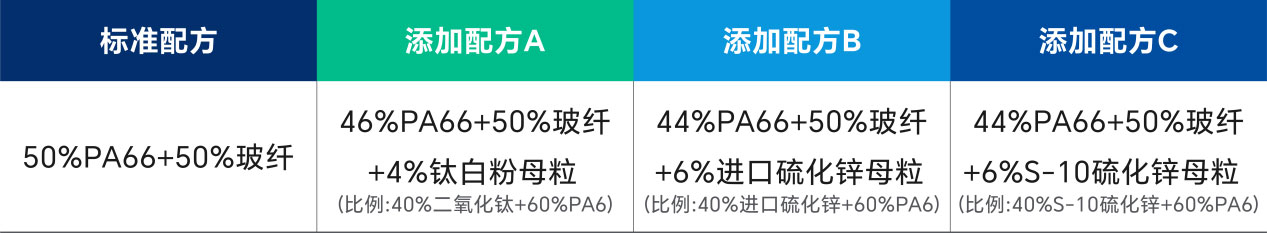

·實(shí)驗(yàn)配方

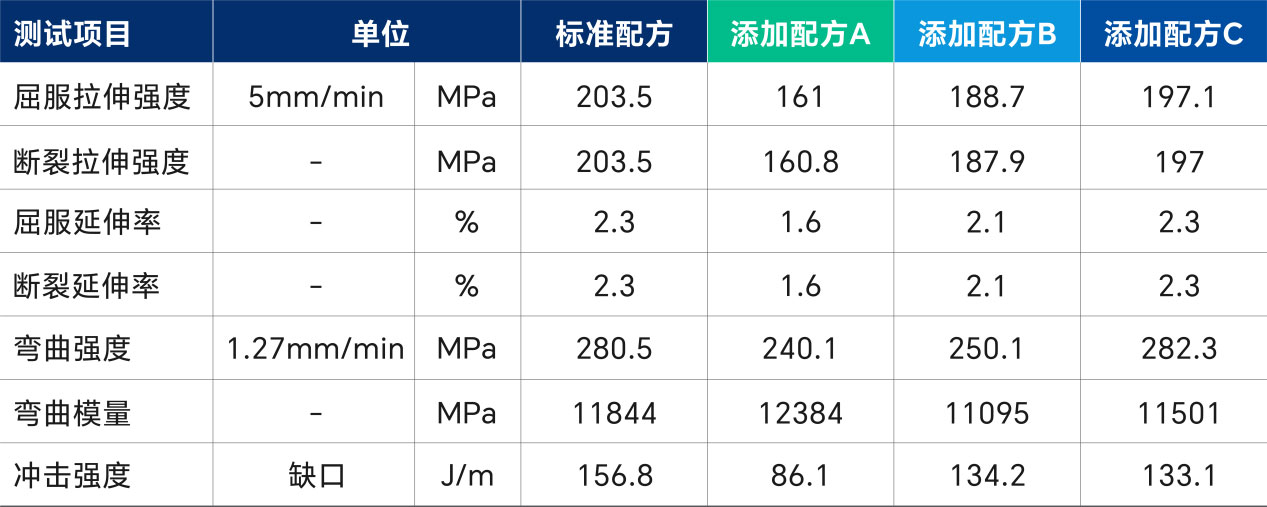

·實(shí)驗(yàn)數(shù)據(jù)

·實(shí)驗(yàn)結(jié)論
使用鴻志新材硫化鋅S-10應(yīng)用在尼龍加玻纖增強(qiáng)塑料體系中，其力學(xué)性能明顯高于使用鈦白粉的配方；另外，配方中分別使用S-10硫化鋅與進(jìn)口同類產(chǎn)品的力學(xué)性能基本一致，能達(dá)到降本增效的結(jié)果。

實(shí)驗(yàn)二：硫化鋅添加在聚丙烯PP加玻纖增強(qiáng)復(fù)合材料的測試

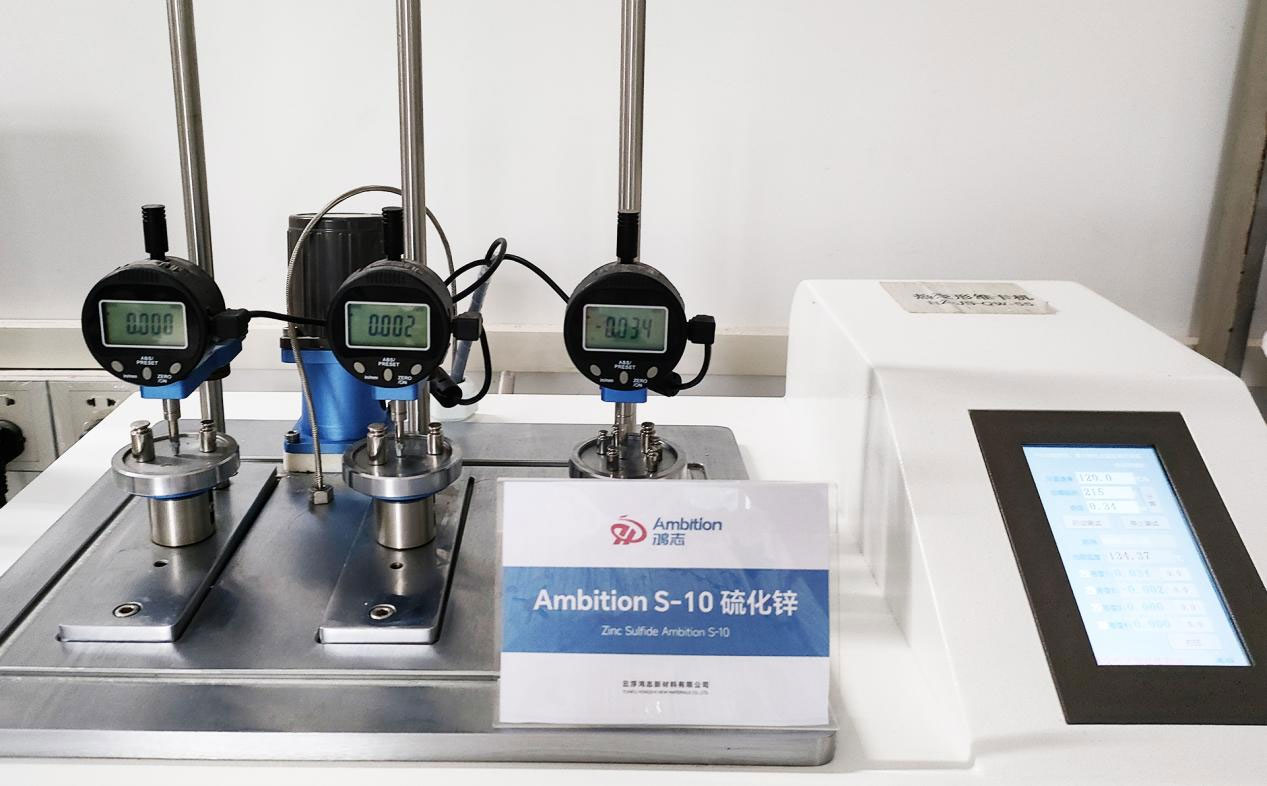

↑↑↑熱變形溫度項(xiàng)目測試中↑↑↑

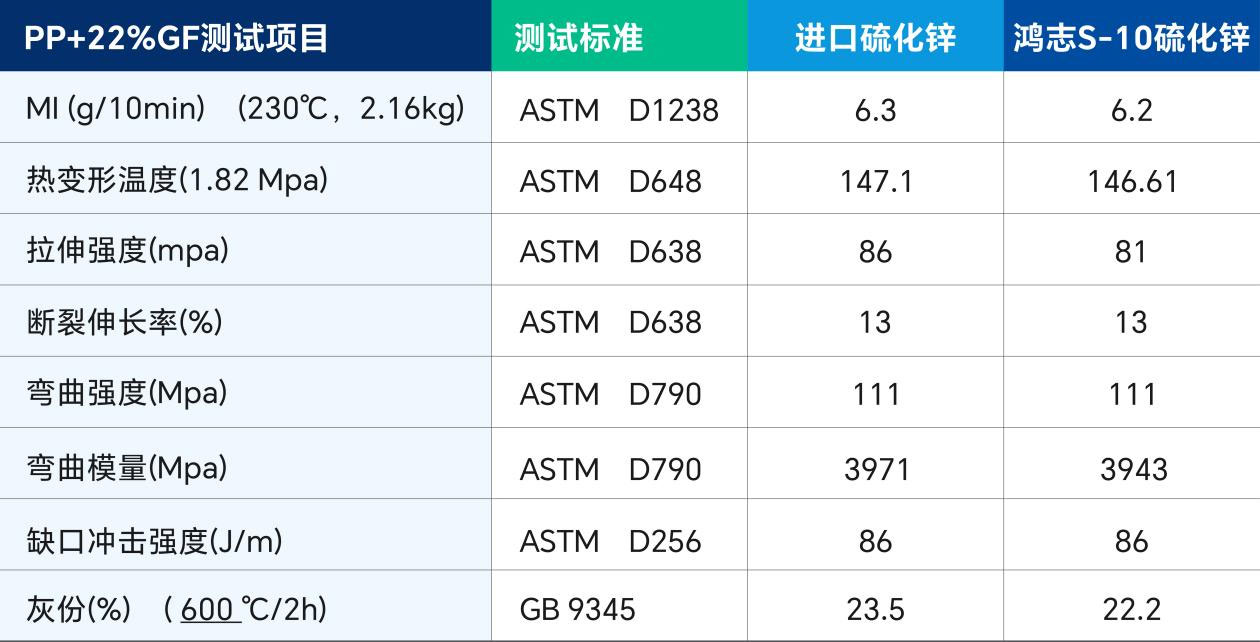

·實(shí)驗(yàn)數(shù)據(jù)

以上實(shí)測數(shù)據(jù)表所示，進(jìn)口硫化鋅和S-10硫化鋅作為白色顏料分別等量添加，在聚丙烯PP加玻纖增強(qiáng)復(fù)合材料（PP+22%GF）的測試數(shù)據(jù)結(jié)果可看出，鴻志S-10硫化鋅與進(jìn)口硫化鋅相比：

· MI幾乎沒差別

· 熱變形溫度接近

· 拉伸強(qiáng)度接近

· 斷裂伸長率和彎曲強(qiáng)度相同

· 彎曲模量稍低

· 缺口沖擊強(qiáng)度一致

· 灰份相差無幾

↑↑↑聚丙烯PP加玻纖↑↑↑

硫化鋅（ZnS）在聚丙烯（PP）加玻璃纖維（玻纖GF）增強(qiáng)復(fù)合材料中的應(yīng)用通常是作為一種白色顏料。它在這種材料體系中的作用主要包括：

1.增強(qiáng)相容性：

硫化鋅可以改善玻纖與PP基體的相容性。

2.光學(xué)性能：

硫化鋅是很接近鈦白粉的白色顏料，可以在不影響材料其他性能的前提下，不影響遮蓋力，用來改善產(chǎn)品的光學(xué)外觀；對于需要紅外透射的產(chǎn)品，也可以優(yōu)先用硫化鋅。

3.力學(xué)性能：

相對于鈦白粉6.0-6.5的莫氏硬度，硫化鋅的莫氏硬度只有3.0，不會(huì)對玻纖造成劃傷，較好地保持玻纖長度，從而提高拉伸強(qiáng)度和沖擊性能。

由以上兩個(gè)實(shí)驗(yàn)測試數(shù)據(jù)結(jié)果說明：

鴻志 Ambition S-10硫化鋅的性能品質(zhì)基本能替代進(jìn)口硫化鋅！

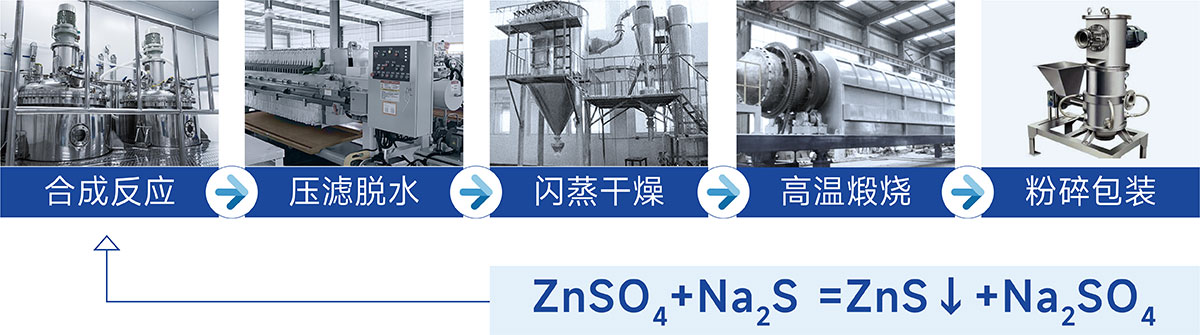

【 鴻志公司硫化鋅生產(chǎn)工藝 】

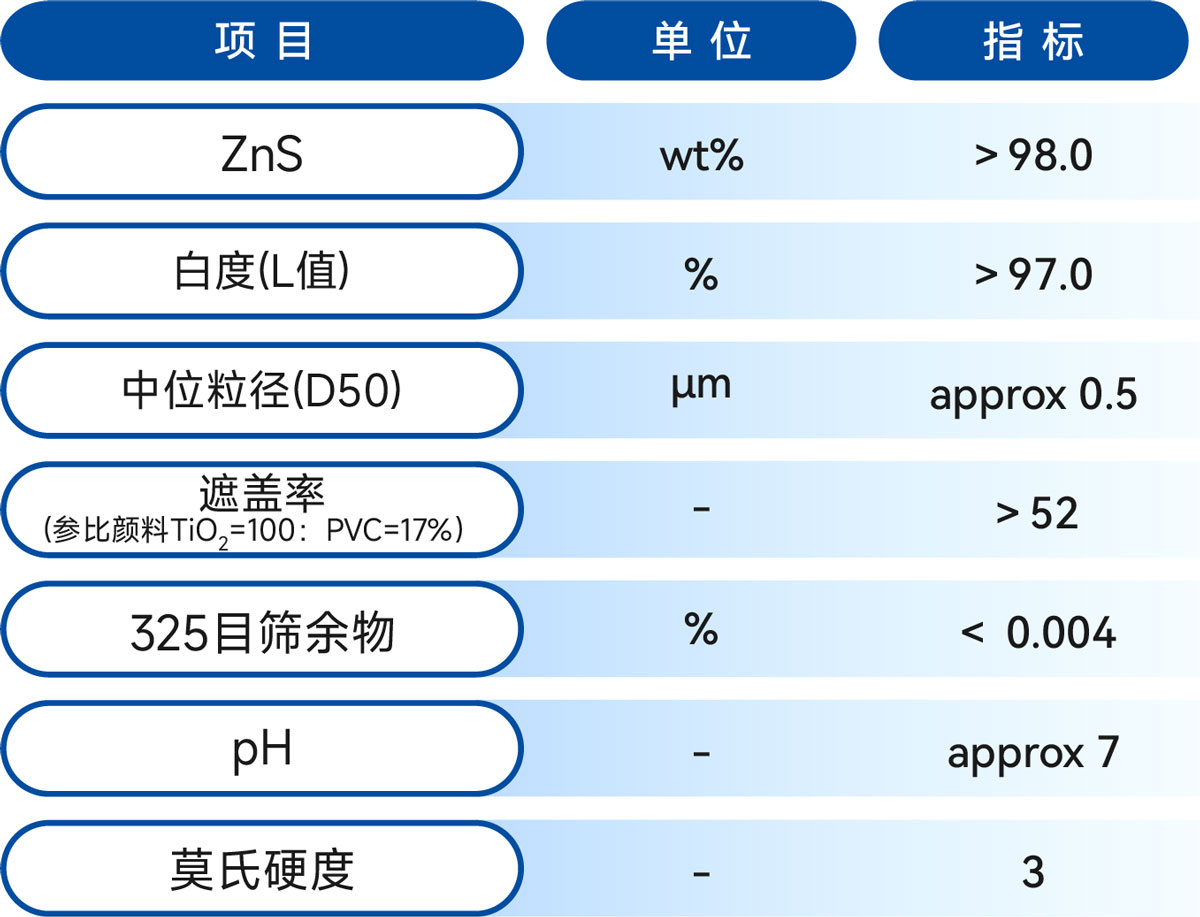

【 鴻志 S-10 硫化鋅物理性能分析表 】

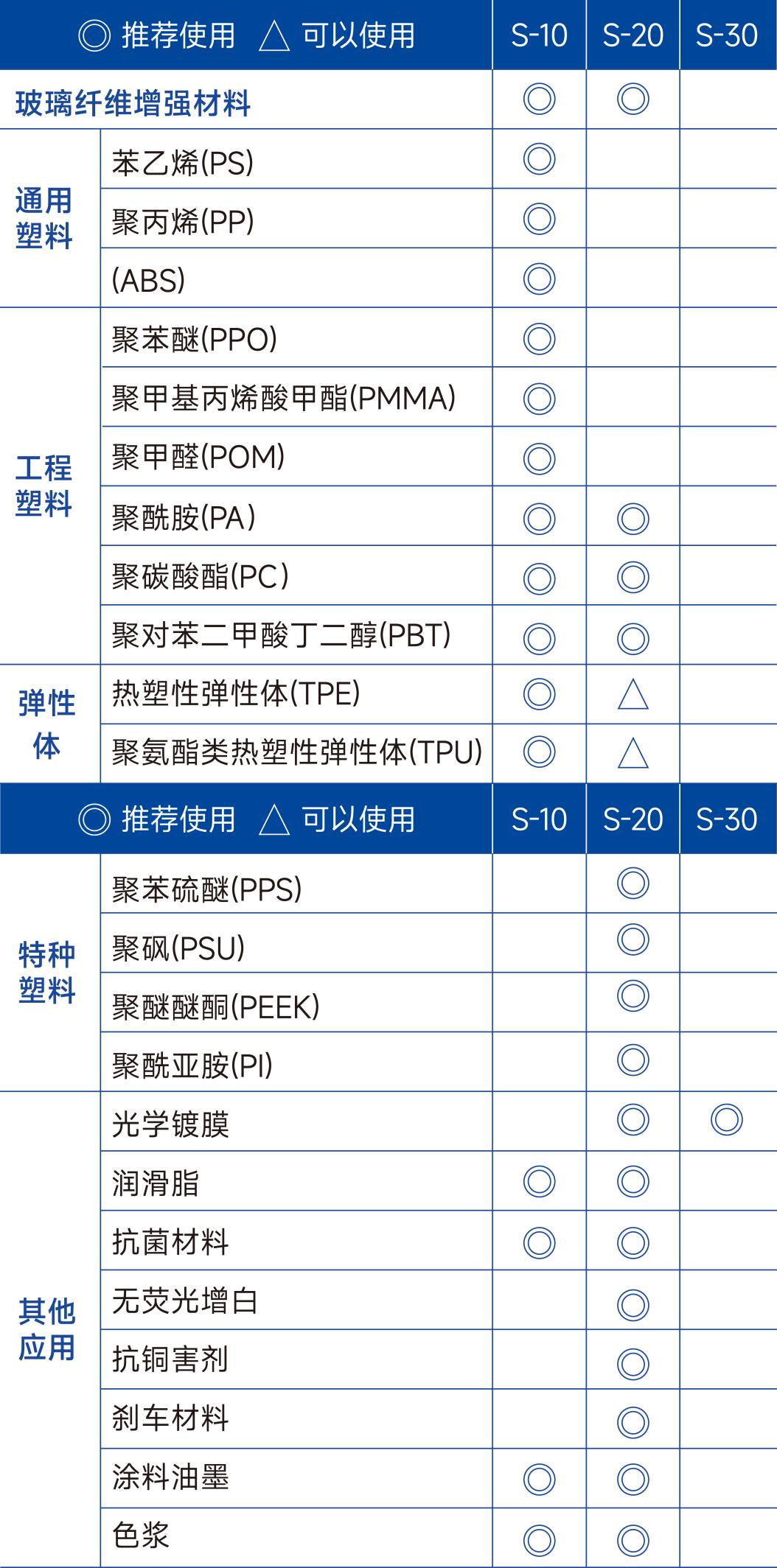

【 鴻志硫化鋅系列應(yīng)用推薦表 】

如有更多硫化鋅產(chǎn)品咨詢，歡迎隨時(shí)留言聯(lián)系鴻志公司
